Место происхождения: | Китай |
---|---|
Фирменное наименование: | Kaideli |
Сертификация: | CE,ISO9001-2008 |
Номер модели: | GUDL, GUDD, GUDJ |
Количество мин заказа: | 1 шт. |
Цена: | $100.00 - $1,700.00/sets |
Упаковывая детали: | Деревянная упаковка коробки |
Время доставки: | 10-15 дней |
Условия оплаты: | TT, LC, западное соединение |
Поставка способности: | 2000 комплектов/сеток в месяц |
Применимые отрасли: | Гостиницы, магазины строительного материала, ремонтные мастерские машинного оборудования, еда & фабр | Местонахождение выставочного зала: | Вьетнам, Филиппины, Мексика, Таиланд, Казахстан, Нигерия, Узбекистан, Таджикистан |
---|---|---|---|
Видеосюжет выездной инспекции: | Предоставлено | Отчет об испытаниях машины: | Предоставлено |
Тип: | Обогреватель | Применение: | Части холодильников |
Гарантия: | 1 год | Рефрижератор: | R-22/404 |
Материал: | медь | Мощность охлаждения: | 1.2-144kw |
Высокое temperatre: | 4.5 мм | Средняя температура: | 60,0 мм |
Низкая температура: | 9 мм | Напряжение: | 220/380 |
Бренд: | Каидели | Испытание: | 20,6 МПа |
ФАН: | аксиальный | После гарантийного обслуживания: | Поддержка онлайн |
Местное место обслуживания: | Никаких | Вид сбыта: | Новый продукт 2023 |
Послепродажное обслуживание: | Поддержка онлайн | Порт: | Нинбо/Шанхай/Гуанчжоу |
Условия: | Новый | Цвет: | Вариант (белый,зеленый,черный) |
Выделить: | Воздушный охладитель,все из нержавеющей стали |

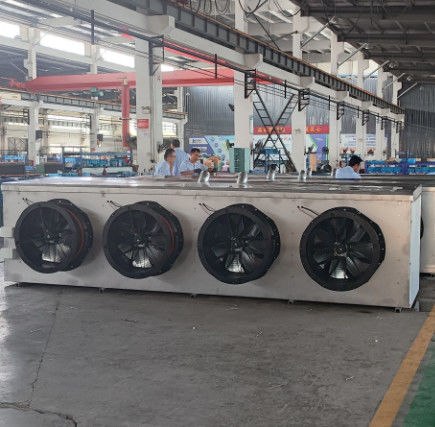

Наименование продукта:Серия G индивидуальный охлаждающий испаритель холодильный холодильник холодильное оборудование воздухоохладитель
1. Введение продукта:
2.Список технических параметров
Технические параметры эффективного воздухоохладителя электрического потолка отмораживания Расстояние между ними: 4,5 мм
Модель | Мощность охлаждения в кВт | Объем труб | Параметры вентилятора | Отмораживание (электрическое отопление) | |||||
SC1 | SC2 | dm3 | 风叶数量X прямой Номер X диаметра вентиляторов |
功率W Мощность W |
风量m3/h Объем воздуха m3/h |
射程m Диапазон m |
盘管kW*支 Катушка в кВт * шт. |
水盘kW*支 Водяной поднос в кВт * шт. |
|
GUDL501C | 6.7 | 4.6 | 3.2 | 1х500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
GUDL501D | 8.1 | 5.6 | 4.3 | 1х500 | 1х460 | 4900 | 12 | 0.30*6 | 0.30*2 |
GUDL501E | 9.8 | 6.7 | 5.4 | 1х500 | 1х460 | 4500 | 12 | 0.30*8 | 0.30*2 |
GUDL601E | 16.6 | 11.4 | 9.2 | 1X ¢ 600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
GUDL502D | 22.2 | 15.3 | 11.8 | 2х500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
GUDL602D | 28.9 | 19.9 | 14.7 | 2X ¢600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
GUDL602E | 33.8 | 23.3 | 18.4 | 2X ¢600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
GUDL602F | 37.8 | 26.1 | 22.1 | 2X ¢600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
GUDL632D | 40.7 | 28.1 | 23.7 | 2X630 | 2х800 | 19000 | 19 | 0.95*10 | 0.95*2 |
GUDL632E | 44.1 | 30.4 | 26.9 | 2X630 | 2х800 | 18000 | 19 | 0.87*12 | 0.87*4 |
GUDL603F | 54.5 | 37.6 | 32.3 | 3X ¢600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
GUDL633F | 66.8 | 46.1 | 38.8 | 3X?? 630 | 3х800 | 25500 | 20 | 1.03*14 | 1.03*4 |
Технические параметры эффективного воздухоохладителя электрического потолка отмораживания Расстояние: 6,0 мм
Модель | Мощность охлаждения в кВт | Объем труб | Параметры вентилятора | Отмораживание (электрическое отопление) | ||||||
SC1 | SC2 | SC3 | dm3 | Номер X диаметра вентиляторов | Мощность W | Объем воздуха m3/h | Диапазон m | Катушка в кВт * шт. | Водяной поднос в кВт * шт. | |
GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1х500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1х500 | 1х460 | 5100 | 12 | 0.30*8 | 0.30*2 |
GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1х500 | 1х460 | 4800 | 12 | 0.30*10 | 0.30*2 |
GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X ¢ 600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2х500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2х600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2х600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2х600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X630 | 2х800 | 20000 | 19 | 0.95*12 | 0.95*2 |
GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X630 | 2х800 | 19000 | 19 | 0.87*12 | 0.87*4 |
GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X ¢600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X?? 630 | 3х800 | 26500 | 20 | 1.03*14 | 1.03*4 |
Технические параметры эффективного воздухоохладителя электрического потолка отмораживания Расстояние: 9,0 мм
Модель | Мощность охлаждения в кВт | Мощность труб | Параметры вентилятора | Отмораживание (электрическое отопление) | ||||||
SC3 | SC4 | SC5 | dm3 | Номер X диаметра вентиляторов | Мощность W | Объем воздуха m3/h | Диапазон m | Катушка в кВт * шт. | Водяной поднос в кВт * шт. | |
GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1х500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1х500 | 1х460 | 5500 | 12 | 0.30*8 | 0.30*2 |
GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1х500 | 1х460 | 5100 | 12 | 0.30*10 | 0.30*2 |
GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ¢ 600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2х500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2х600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2х600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2х600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X630 | 2х800 | 21000 | 19 | 0.95*12 | 0.95*2 |
GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X630 | 2х800 | 20500 | 19 | 0.87*12 | 0.87*4 |
GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X ¢600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X?? 630 | 3х800 | 27000 | 20 | 1.03*14 | 1.03*4 |
Общие размеры и размер установки эффективного воздухоохладителя электрического потолка отмораживания Расстояние между ними: 4,5 мм
Модель | Спецификация интерфейса (мм) | Общие размеры B*T*H | Размеры установки | веса | Иконка контура | |||||
Впускная труба/возвратная труба | Дренаж (дюйма) | L * W* H (мм): 610* 1,250*1,040 | Л | Е1 | Е2 | Е3 | F | в кг | ||
GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | А. |
GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | А. |
GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | А. |
GUDL601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | А. |
GUDL502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | В. |
GUDL602D | ¥22/¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | В. |
GUDL602E | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | В. |
GUDL602F | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | В. |
GUDL632D | ¥22/¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | В. |
GUDL632E | ¥22/¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | В. |
GUDL603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | В |
GUDL633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | В |
Общие размеры и размер установки эффективного воздухоохладителя электрического потолка отмораживания Расстояние: 6,0 мм
Модель | Спецификация интерфейса (мм) | Общие размеры B*T*H | Размеры установки | веса | Иконка контура | |||||
Впускная труба/возвратная труба | Дренаж (дюйма) | L * W* H (мм): 610* 1,250*1,040 | Л | Е1 | Е2 | Е3 | F | в кг | ||
GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | А. |
GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | А. |
GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | А. |
GUDD601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | А. |
GUDD502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | В. |
GUDD602D | ¥22/¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | В. |
GUDD602E | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | В. |
GUDD602F | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | В. |
GUDD632D | ¥22/¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | В. |
GUDD632E | ¥22/¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | В. |
GUDD603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | В |
GUDD633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | В |
Общие размеры и размер установки эффективного воздухоохладителя электрического потолка отмораживания Расстояние: 9,0 мм
Модель | Спецификация интерфейса (мм) | Общие размеры B*T*H | Размеры установки | веса | Иконка контура | |||||
Впускная труба/возвратная труба | Дренаж (дюйма) | L * W* H (мм): 610* 1,250*1,040 | Л | Е1 | Е2 | Е3 | F | в кг | ||
GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | А. |
GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | А. |
GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | А. |
GUDJ601E | ¥16/ ¥28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | А. |
GUDJ502D | ¥16/ ¥35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | В. |
GUDJ602D | ¥22/¥42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | В. |
GUDJ602E | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | В. |
GUDJ602F | ¥22/¥42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | В. |
GUDJ632D | ¥22/¥42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | В. |
GUDJ632E | ¥22/¥42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | В. |
GUDJ603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | В |
GUDJ633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | В |
3.Продуктовый обзор
Примечание 1: Критерии проектирования
Стандартные условия теплообмена | Температура впускного воздуха | Температура испарения | Относительная влажность | Коэффициент поглощения влаги | Степень перегрева |
SC1 | 10°C | 0°C | 85% | 1.35 | 6.5K |
SC2 | 0°C | -8°C | 85% | 1.15 | 5.2K |
SC3 | -18°С | -25°С | 95% | 1.05 | 4.6K |
SC4 | -25°С | -31°C | 95% | 1.01 | 3.9K |
SC5 | -34°C | -40°С | 95% | 1.01 | 3.9K |
Примечание 2: Коэффициент преобразования хладагента
Рефрижератор | Условия труда | R22 | R404A | R507 | R134a |
Корекционный коэффициент | SC1 | 0.95 | 1 | 1 | 0.93 |
Корекционный коэффициент | SC2 | 0.95 | 1 | 1 | 0.91 |
Корекционный коэффициент | SC3 | 0.95 | 1 | 1 | 0.85 |
