Место происхождения:
Китай
Фирменное наименование:
Kaideli
Сертификация:
CE,ISO9001-2008
Номер модели:
Серия EH

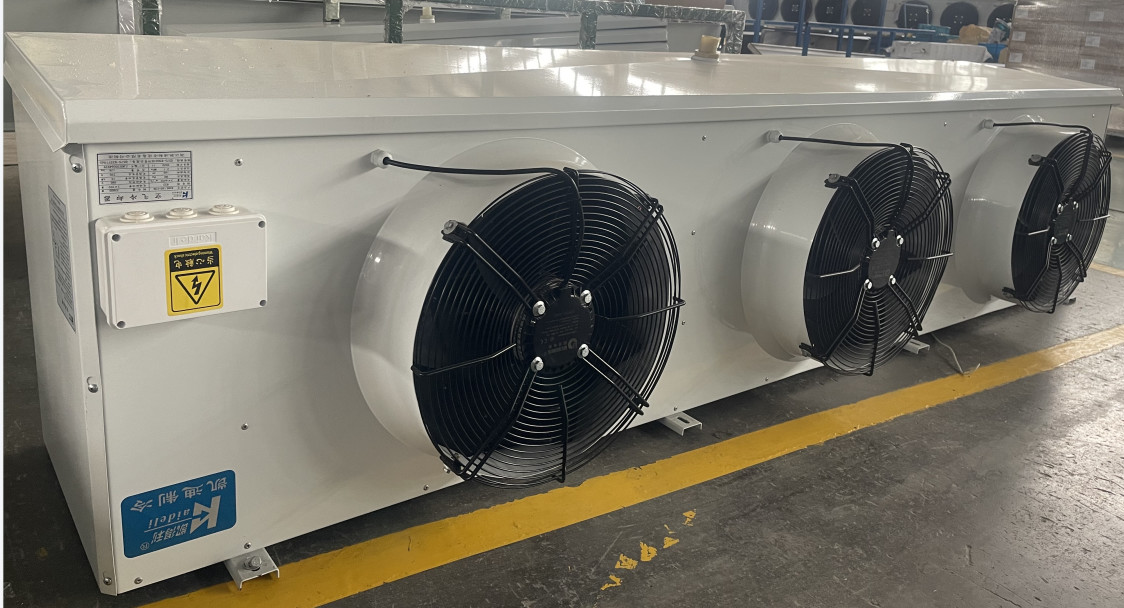

Название продукта: Испаритель воздушного охладителя EH нового сериала Kaideli с длинным ходом воздуха
ОХЛАДИТЕЛИ БЛОКА ВЫСОКОЙ ЭФФЕКТИВНОСТИ СЕРИИ EH КОММЕРЧЕСКИ
1. Характер продукции:
●Кожух: высококачественная гальванизированная сталь с серебряным покрытием порошка (RAL7001), он имеет сильное свойство анти--корозии; Плита 2 сторон и наружная плита воды принять деятельность структуры шарнира, удобных и быстрых.
●Замыкающая плита испарителя принимает алюминиевую плиту, эффектно защищает медную трубку, уменьшает вес.
●Двойной дизайн плиты воды: наружная плита воды принимает угловую структуру, ровный дренаж, не угол дренажа мертвый; Внутренний поднос воды принимает структуру flume алюминиевой плиты. Сконденсированная вода или размороженная вода сразу discharged в выход наружного подноса воды через внутренний поднос воды.
●Длинный дизайн воздуховода с объединенной дугой простирания имеет хорошее влияние воздушных потоков.
●Для вентилятора с диаметром 500, ноги поддержки пола для легкой установки.
●Катушка: медная труба φ12, размечая 38.1×33, расположение треугольника, эффективность передачи тепла высока.
●Рифленые алюминиевые ребра с гидрофильным фильмом, дистанционированием ребра 4,0 и 6.0mm и 9.0mm для того чтобы соотвествовать различные температуры холодильных установок.
●Вентилятор: высокомощный внешний вентилятор ротора, рабочая температура -30℃~60℃; Спецификации φ350 вентилятора, φ400, φ500, образование различных спецификаций серии продукта, потребителей имеют больше выборов.
●Размораживать: стандартный нагрев электрическим током размораживая, кипятильная труба нержавеющей стали распределен на ребре трубки катушки и внутренняя плита воды, имеет хорошее размораживая влияние. Вы можете также выбрать горячий газ размораживаете согласно требованиям клиента.
●Распределительная коробка ранга IP65 водоустойчивая и водоустойчивый соединитель, вентилятор и кипятильная труба принимают независимую коробку провода, с лучшим водоустойчивым влиянием, высокая надежность.
●Выход воздушного охладителя оборудован с alve schrader, которое удобно для потребителей для того чтобы обнаружить давление.
●Строгий тест давления фабрики, испытательное давление 23bar.
●Клапан расширения можно пре-установить согласно требованиям клиента.
●Оно может встретить хладоагент для R404A, R507A, R448A, R449A, R134a, R22 etc.
2. Стандартные конфигурация и варианты:
| Части | Конфигурация | Части | Конфигурация | ||
| Кожух | Лист сплава Al-Mg с покрытием порошка | × | Размораживать | Размораживать воздуха | ○ |
| лист с покрытием порошка | ○ | Труба нагрева электрическим током | ● | ||
| Оцинкованная жесть с покрытием порошка | ● | Горячий газ | ○ | ||
| Plate* нержавеющей стали | ○ | Клапан расширения | ○ | ||
| Вентилятор | Мотор WEIGUANG | ● | Нагреваемый провод водосточной трубы | ○ | |
| Motor* EBM | ○ | Пояс топления трубопровода ветра | ○ | ||
| Мотор ведра ветра | ○ | ||||
| Ребро | Алюминиевые ребра | ○ | |||
| Гидрофильные алюминиевые ребра | ● | ||||
●: Стандарт; ○: Варианты; ×: Не выберите.
*: Воздуховод дефлектора стороны краткости пользы.
3. Технические технические спецификации:
3,1 ребро размечая 4.0mm
| Модель |
Capacity/R404A (KW) |
Поверхность | Том трубки | Воздушный поток | Airthrow | Труба соединения | Вес | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
m2 | dm3 | m3 /h | m | Вход | Выход | Сток | kg | |
| вентилятор φ350 | ||||||||||
| EH351/CL-ET | 2,7 | 4,0 | 10,9 | 2,2 | 2050 | 7 | φ12 | φ22 | G1» | 36 |
| EH351/DL-ET | 3,4 | 5,0 | 14,6 | 2,9 | 1850 | 7 | φ12 | φ22 | G1» | 37 |
| EH352/CL-ET | 5,5 | 8,1 | 21,9 | 4,0 | 4100 | 9 | φ12 | φ22 | G1» | 56 |
| EH352/DL-ET | 6,7 | 9,8 | 29,2 | 5,3 | 3700 | 9 | φ12 | φ22 | G1» | 59 |
| EH353/CL-ET | 8,2 | 12,1 | 32,8 | 5,8 | 6150 | 10 | φ12 | φ22 | G1» | 77 |
| EH353/DL-ET | 10,1 | 14,8 | 43,8 | 7,8 | 5550 | 10 | φ12 | φ22 | G1» | 81 |
| EH354/CL-ET | 11,0 | 16,2 | 43,8 | 7,7 | 8200 | 11 | φ12 | φ22 | G1» | 98 |
| EH354/DL-ET | 13,4 | 19,6 | 58,4 | 10,2 | 7400 | 11 | φ16 | φ28 | G1» | 104 |
| вентилятор φ400 | ||||||||||
| EH401/DL-ET | 5,6 | 8,2 | 23,3 | 4,5 | 3600 | 11 | φ12 | φ22 | G1» | 47 |
| EH401/FL-ET | 7,4 | 10,9 | 35,0 | 6,7 | 2950 | 11 | φ12 | φ22 | G1» | 52 |
| EH402/DL-ET | 11,2 | 16,5 | 46,7 | 8,4 | 7200 | 12 | φ16 | φ28 | G1.5» | 77 |
| EH402/FL-ET | 14,7 | 21,6 | 70,0 | 12,6 | 5900 | 12 | φ16 | φ28 | G1.5» | 86 |
| EH403/DL-ET | 16,8 | 24,7 | 70,0 | 12,3 | 10800 | 13 | φ22 | φ35 | G1.5» | 106 |
| EH403/FL-ET | 22,1 | 32,5 | 105,0 | 18,4 | 8850 | 13 | φ22 | φ35 | G1.5» | 120 |
| EH404/DL-ET | 22,4 | 32,9 | 93,4 | 16,2 | 14400 | 14 | φ22 | φ35 | G1.5» | 132 |
| EH404/FL-ET | 29,4 | 43,2 | 140,1 | 24,3 | 11800 | 14 | φ22 | φ42 | G1.5» | 151 |
| вентилятор φ500 | ||||||||||
| EH501/DL-ET | 10,6 | 15,6 | 39,4 | 7,2 | 6500 | 17 | φ16 | φ28 | G1.5» | 78 |
| EH501/FL-ET | 13,0 | 19,1 | 59,1 | 10,8 | 5400 | 16 | φ16 | φ28 | G1.5» | 86 |
| EH502/DL-ET | 21,3 | 31,3 | 78,8 | 13,8 | 13000 | 19 | φ22 | φ35 | G1.5» | 124 |
| EH502/FL-ET | 26,0 | 38,2 | 118,2 | 20,7 | 10800 | 18 | φ22 | φ35 | G1.5» | 139 |
| EH503/DL-ET | 31,9 | 46,8 | 118,2 | 20,4 | 19500 | 21 | φ22 | φ42 | G2» | 171 |
| EH503/FL-ET | 39,0 | 57,3 | 177,3 | 30,7 | 16200 | 20 | φ28 | φ50 | G2» | 194 |
| EH504/DL-ET | 42,6 | 62,6 | 157,6 | 27,0 | 26000 | 22 | φ28 | φ50 | G2» | 219 |
| EH504/FL-ET | 52,0 | 76,4 | 236,4 | 40,6 | 21600 | 21 | φ28 | φ50 | G2» | 251 |
1. В таблице, Tc холодная комнатная температура, ΔΤ разница между temp холодной комнаты. и temp испарения.
2. Airthrow воздух 0.5m/s приехало расстояние на температуру окружающей среды.
3. Для охлаждая емкости других условий труда, пожалуйста см. коэффициент коррекции.
3,2 ребро размечая 6.0mm
| Модель |
Capacity/R404A (KW) |
Поверхность | Том трубки | Воздушный поток | Airthrow | Труба соединения | Вес | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | dm3 | m3 /h | m | Вход | Выход | Сток | kg | |
| вентилятор φ350 | ||||||||||
| EH351/CD-ET | 2,1 | 1,6 | 7,5 | 2,2 | 2100 | 8 | φ12 | φ22 | G1» | 35 |
| EH351/DD-ET | 2,6 | 2,1 | 10,0 | 2,9 | 1900 | 8 | φ12 | φ22 | G1» | 37 |
| EH352/CD-ET | 4,2 | 3,3 | 15,0 | 4,0 | 4200 | 10 | φ12 | φ22 | G1» | 55 |
| EH352/DD-ET | 5,2 | 4,2 | 20,0 | 5,3 | 3800 | 10 | φ12 | φ22 | G1» | 58 |
| EH353/CD-ET | 6,3 | 5,0 | 22,6 | 5,8 | 6300 | 11 | φ12 | φ22 | G1» | 75 |
| EH353/DD-ET | 7,8 | 6,2 | 30,0 | 7,8 | 5700 | 11 | φ12 | φ22 | G1» | 79 |
| EH354/CD-ET | 8,4 | 6,7 | 30,0 | 7,7 | 8400 | 12 | φ12 | φ22 | G1» | 97 |
| EH354/DD-ET | 10,4 | 8,3 | 40,1 | 10,2 | 7600 | 12 | φ16 | φ28 | G1» | 102 |
| вентилятор φ400 | ||||||||||
| EH401/DD-ET | 4,2 | 3,4 | 16,1 | 4,5 | 3700 | 12 | φ12 | φ22 | G1» | 47 |
| EH401/FD-ET | 5,5 | 4,4 | 24,1 | 6,7 | 3200 | 12 | φ12 | φ22 | G1» | 51 |
| EH402/DD-ET | 8,3 | 6,6 | 32,1 | 8,4 | 7400 | 13 | φ16 | φ28 | G1.5» | 75 |
| EH402/FD-ET | 11,1 | 8,9 | 48,2 | 12,6 | 6400 | 13 | φ16 | φ28 | G1.5» | 83 |
| EH403/DD-ET | 12,5 | 10,0 | 48,2 | 12,3 | 11100 | 14 | φ22 | φ35 | G1.5» | 104 |
| EH403/FD-ET | 16,6 | 13,3 | 72,2 | 18,4 | 9600 | 14 | φ22 | φ35 | G1.5» | 116 |
| EH404/DD-ET | 16,7 | 13,4 | 64,2 | 16,2 | 14800 | 15 | φ22 | φ35 | G1.5» | 129 |
| EH404/FD-ET | 22,1 | 17,7 | 96,3 | 24,3 | 12800 | 15 | φ22 | φ42 | G1.5» | 145 |
| вентилятор φ500 | ||||||||||
| EH501/DD-ET | 8,7 | 7,0 | 27,1 | 7,2 | 6800 | 18 | φ16 | φ28 | G1.5» | 77 |
| EH501/FD-ET | 10,6 | 8,5 | 40,6 | 10,8 | 5800 | 17 | φ16 | φ28 | G1.5» | 84 |
| EH502/DD-ET | 17,3 | 13,8 | 54,2 | 13,8 | 13600 | 20 | φ22 | φ35 | G1.5» | 120 |
| EH502/FD-ET | 21,1 | 16,9 | 81,3 | 20,7 | 11600 | 19 | φ22 | φ35 | G1.5» | 134 |
| EH503/DD-ET | 26,0 | 20,8 | 81,3 | 20,4 | 20400 | 22 | φ22 | φ42 | G2» | 165 |
| EH503/FD-ET | 31,7 | 25,4 | 121,9 | 30,7 | 17400 | 21 | φ28 | φ50 | G2» | 187 |
| EH504/DD-ET | 34,7 | 27,8 | 108,3 | 27,0 | 27200 | 23 | φ28 | φ50 | G2» | 212 |
| EH504/FD-ET | 42,3 | 33,8 | 162,5 | 40,6 | 23200 | 22 | φ28 | φ50 | G2» | 240 |
3,3 ребро размечая 9.0mm
| Модель |
Capacity/R404A (KW) |
Поверхность | Том трубки | Воздушный поток | Airthrow | Труба соединения | Вес | ||||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
Tc=-25℃ ΔΤ=6K |
m2 | dm3 | m3 /h | m | Вход | Выход | Сток | kg | |
| вентилятор φ350 | |||||||||||
| EH351/CJ-ET | 1,7 | 1,3 | 1,1 | 5,2 | 2,2 | 2150 | 9 | φ12 | φ22 | G1» | 35 |
| EH351/DJ-ET | 2,1 | 1,7 | 1,4 | 7,0 | 2,9 | 1950 | 9 | φ12 | φ22 | G1» | 36 |
| EH352/CJ-ET | 3,4 | 2,7 | 2,2 | 10,5 | 4,0 | 4300 | 11 | φ12 | φ22 | G1» | 55 |
| EH352/DJ-ET | 4,2 | 3,4 | 2,8 | 14,0 | 5,3 | 3900 | 11 | φ12 | φ22 | G1» | 57 |
| EH353/CJ-ET | 5,0 | 4,0 | 3,3 | 15,7 | 5,8 | 6450 | 12 | φ12 | φ22 | G1» | 74 |
| EH353/DJ-ET | 6,3 | 5,0 | 4,2 | 21,0 | 7,8 | 5850 | 12 | φ12 | φ22 | G1» | 78 |
| EH354/CJ-ET | 6,7 | 5,4 | 4,4 | 21,0 | 7,7 | 8600 | 13 | φ12 | φ22 | G1» | 96 |
| EH354/DJ-ET | 8,4 | 6,7 | 5,5 | 27,9 | 10,2 | 7800 | 13 | φ16 | φ28 | G1» | 100 |
| вентилятор φ400 | |||||||||||
| EH401/DJ-ET | 3,2 | 2,6 | 2,1 | 11,2 | 4,5 | 3800 | 13 | φ12 | φ22 | G1» | 46 |
| EH401/FJ-ET | 4,4 | 3,5 | 2,9 | 16,8 | 6,7 | 3450 | 13 | φ12 | φ22 | G1» | 50 |
| EH402/DJ-ET | 6,5 | 5,2 | 4,3 | 22,3 | 8,4 | 7600 | 14 | φ16 | φ28 | G1.5» | 73 |
| EH402/FJ-ET | 8,7 | 7,0 | 5,7 | 33,5 | 12,6 | 6900 | 14 | φ16 | φ28 | G1.5» | 81 |
| EH403/DJ-ET | 9,7 | 7,8 | 6,4 | 33,5 | 12,3 | 11400 | 15 | φ22 | φ35 | G1.5» | 101 |
| EH403/FJ-ET | 13,1 | 10,5 | 8,6 | 50,3 | 18,4 | 10350 | 15 | φ22 | φ35 | G1.5» | 113 |
| EH404/DJ-ET | 13,0 | 10,4 | 8,6 | 44,7 | 16,2 | 15200 | 16 | φ22 | φ35 | G1.5» | 125 |
| EH404/FJ-ET | 17,4 | 13,9 | 11,5 | 67,0 | 24,3 | 13800 | 16 | φ22 | φ42 | G1.5» | 141 |
| вентилятор φ500 | |||||||||||
| EH501/DJ-ET | 7,2 | 5,8 | 4,8 | 18,9 | 7,2 | 7000 | 19 | φ16 | φ28 | G1.5» | 75 |
| EH501/FJ-ET | 9,3 | 7,4 | 6,1 | 28,3 | 10,8 | 6200 | 18 | φ16 | φ28 | G1.5» | 82 |
| EH502/DJ-ET | 14,3 | 11,4 | 9,4 | 37,7 | 13,8 | 14000 | 21 | φ22 | φ35 | G1.5» | 119 |
| EH502/FJ-ET | 18,7 | 15,0 | 12,3 | 56,6 | 20,7 | 12400 | 20 | φ22 | φ35 | G1.5» | 131 |
| EH503/DJ-ET | 21,5 | 17,2 | 14,2 | 56,6 | 20,4 | 21000 | 23 | φ22 | φ42 | G2» | 161 |
| EH503/FJ-ET | 28,0 | 22,4 | 18,5 | 84,9 | 30,7 | 18600 | 22 | φ28 | φ50 | G2» | 181 |
| EH504/DJ-ET | 28,7 | 23,0 | 18,9 | 75,4 | 27,0 | 28000 | 24 | φ28 | φ50 | G2» | 207 |
| EH504/FJ-ET | 37,3 | 29,8 | 24,6 | 113,1 | 40,6 | 24800 | 23 | φ28 | φ50 | G2» | 233 |
1. В таблице, Tc холодная комнатная температура, ΔΤ разница между temp холодной комнаты. и temp испарения.
2. Airthrow воздух 0.5m/s приехало расстояние на температуру окружающей среды.
3. Для охлаждая емкости других условий труда, пожалуйста см. коэффициент коррекции.
4. Электрическая таблица параметра:
| Модель | Вентиляторный двигатель | Электрический размораживать | |||||
|
Voltge (V) |
Сила (W) |
Настоящий (A) |
Скорость (r/min) |
Катушка (KW) |
Поднос (KW) |
Итог (KW) |
|
| EH351* | 380-3 | 129 | 0,4 | 1400 | 2×0.5 | 1×0.5 | 1,5 |
| EH352* | 380-3 | 258 | 0,8 | 1400 | 2×0.9 | 1×0.9 | 2,7 |
| EH353* | 380-3 | 387 | 1,2 | 1400 | 2×1.3 | 1×1.3 | 3,9 |
| EH354* | 380-3 | 516 | 1,6 | 1400 | 2×1.7 | 1×1.7 | 5,1 |
| EH401/D* | 380-3 | 205 | 0,51 | 1380 | 3×0.6 | 1×0.6 | 2,4 |
| EH401/F* | 380-3 | 205 | 0,51 | 1380 | 5×0.6 | 1×0.6 | 3,6 |
| EH402/D* | 380-3 | 410 | 1,02 | 1380 | 3×1.1 | 1×1.1 | 4,4 |
| EH402/F* | 380-3 | 410 | 1,02 | 1380 | 5×1.1 | 1×1.1 | 6,6 |
| EH403/D* | 380-3 | 615 | 1,53 | 1380 | 3×1.6 | 1×1.6 | 6,4 |
| EH403/F* | 380-3 | 615 | 1,53 | 1380 | 5×1.6 | 1×1.6 | 9,6 |
| EH404/D* | 380-3 | 820 | 2,04 | 1380 | 3×2.0 | 1×2.0 | 8,0 |
| EH404/F* | 380-3 | 820 | 2,04 | 1380 | 5×2.0 | 1×2.0 | 12,0 |
| EH501/D* | 380-3 | 500 | 0,95 | 1380 | 3×0.8 | 2×0.8 | 4,0 |
| EH501/F* | 380-3 | 500 | 0,95 | 1380 | 5×0.8 | 2×0.8 | 5,6 |
| EH502/D* | 380-3 | 1000 | 1,9 | 1380 | 3×1.6 | 2×1.6 | 8,0 |
| EH502/F* | 380-3 | 1000 | 1,9 | 1380 | 5×1.6 | 2×1.6 | 11,2 |
| EH503/D* | 380-3 | 1500 | 2,85 | 1380 | 3×2.3 | 2×2.3 | 11,5 |
| EH503/F* | 380-3 | 1500 | 2,85 | 1380 | 5×2.3 | 2×2.3 | 16,1 |
| EH504/D* | 380-3 | 2000 | 3,8 | 1380 | 3×3.0 | 2×3.0 | 15,0 |
| EH504/F* | 380-3 | 2000 | 3,8 | 1380 | 5×3.0 | 2×3.0 | 21,0 |
5.How для того чтобы выбрать правильное evaparator:
Вообще, выберите емкость *1.15 комнаты capacity=cold испарителя охлаждая
1.When холодная комнатная температура около 0℃, выбирает 4.5mm как космос ребра.
Испаритель choose=1.0*Q0
2.When холодная комнатная температура около -18℃, выбирает 6mm как космос ребра.
Evaparator choose=1.1*Q0
3.When холодная комнатная температура около -25℃, выбирает 9mm как космос ребра.
Evaparator choose=1.27*Q0
Примечания: Вода размораживает и горячий газ размораживает тип также опционный.
Подгонянная спецификация выходит мне сообщение для деталей.
6.Want для того чтобы знать другие родственные продукты? - нажмите на изображение для детальной спецификации
7.How для того чтобы уверить качество? Любая процедура?
Наш отдел QC убеждается каждого шага
8.Do вы фабрика?
Мы фабрика установленная в 1995 и через 28years превратились, приветствованный всеми нашими клиентами. Из-за полностью вашей поддержки теперь мы большая семья больше чем 300 человек, покрыли 50000 квадратных метров, и ваш поддерживать очень важен продолжать нашу мечту еды свежей и здоровой еды.
9.Do вы присутствуете на выставке?
Каждый год мы будем присутствовать на отечественное национальном и чужая выставка, также мы поддержим наш агент для того чтобы присутствовать на выставке, приветствуем для того чтобы присоединиться к нам.
10.Why выбирают нас
Профессиональный: 28 лет фокусируют оборудования одной вещ-рефрижерации
Материальный мы используем достаточное
Сертификат: CE, ISO, и cetiifcate произведения особенного оборудования давления
ссылка 11.Projects?
12.FAQ
1, q: Где ваш адрес фабрики?
: Мы фабрика и размещенный в оборудовании рефрижерации производящ провинция низкопробный Shengzhou, Чжэцзян.
2, q: Что ваш пакет?
: Наш пакет исполнить к таможне требует для включения первоначальной древесины.
3, q: Что ваше MOQ?
: Обычные продукты могут приказать от 1 набора.
4, q: Можете вы предложить образец?
: Да, мы можем предложить цену и доставку sample.and на вашей обязанности.
5, q: Я не могу найти продукты на вашем списке?
: Пожалуйста свяжитесь я сразу.
6, q: Как могу я подтвердить вашу фабрику?
: Мы имеем документ подтверженный третьей стороной отчета о Veritas конторы, вы можете загрузить в странице компании или выйти мне сообщение для того чтобы получить.
Отправьте запрос непосредственно нам
