Место происхождения:
Китай
Фирменное наименование:
Kaideli
Сертификация:
CE,ISO9001-2008
Номер модели:
Серия ED

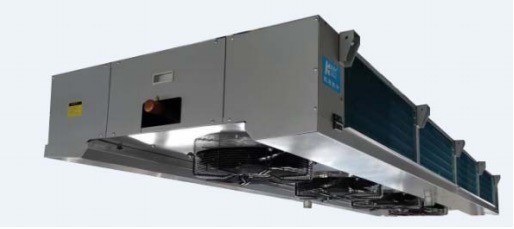

Название продукта: Части рефрижерации блоков замораживателя холодной комнаты разрядки Kaideli двойные
ОХЛАДИТЕЛИ БЛОКА СЕРИИ ПРОМЫШЛЕННЫЕ DUAL-DISCHARGE ED
1. Характер продукции:
Воздушный охладитель серии ED промышленный принимает структуру воздуховода от дна и выхода воздуха от 2 сторон. Он главным образом использован для тех холодильные установки с небольшим размером высоты комнаты холода хранения или продукции которая не соответствующая для сразу дуть.
Эта серия продуктов имеет следующие характеристики:
●Кожух: высококачественная гальванизированная сталь с серебряным покрытием порошка (RAL7001), он имеет сильное свойство анти--корозии; Наружная плита воды принять деятельность структуры шарнира, удобных и быстрых.
●Замыкающая плита испарителя принимает алюминиевую плиту, эффектно защищает медную трубку, уменьшает вес.
●Двойной дизайн плиты воды: наружная плита воды принимает угловую структуру, ровный дренаж, не угол дренажа мертвый; Внутренний поднос воды принимает структуру flume алюминиевой плиты. Сконденсированная вода или размороженная вода сразу discharged в выход наружного подноса воды через внутренний поднос воды.
●Катушка: медная труба φ15, трубка размечая расположение квадрата 50×50, зону передачи тепла большая, разница в температуры передачи тепла небольшая, ребро замораживая скорость медленна.
●Рифленые алюминиевые ребра с гидрофильным фильмом, дистанционированием ребра 4,0 и 6.0mm и 9.0mm для того чтобы соотвествовать различные температуры холодильных установок.
●Вентилятор: высокомощный внешний вентилятор ротора воздуходувки, рабочей температуры -30℃~60℃; Спецификации φ450 вентилятора, φ500, образование различных спецификаций серии продукта, потребителей имеют больше выборов.
●Размораживать: стандартный нагрев электрическим током размораживая, кипятильная труба нержавеющей стали распределен на ребре трубки катушки и внутренняя плита воды, имеет хорошее размораживая влияние. Вы можете также выбрать горячий газ размораживаете согласно требованиям клиента.
●Распределительная коробка ранга IP65 водоустойчивая и водоустойчивый соединитель, вентилятор и кипятильная труба принимают независимую коробку провода, с лучшим водоустойчивым влиянием, высокая надежность.
●Выход воздушного охладителя оборудован с alve schrader, которое удобно для потребителей для того чтобы обнаружить давление.
●Строгий тест давления фабрики, испытательное давление 23bar.
●Клапан расширения можно пре-установить согласно требованиям клиента.
●Оно может встретить хладоагент для R404A, R507A, R448A, R449A, R134a, R22 etc.
2. Стандартные конфигурация и варианты:
| Части | Конфигурация | Части | Конфигурация | ||
| Кожух | Лист сплава Al-Mg с покрытием порошка | × | Размораживать | Размораживать воздуха | ○ |
| лист с покрытием порошка | ○ | Труба нагрева электрическим током | ● | ||
| Оцинкованная жесть с покрытием порошка | ● | Горячий газ | ○ | ||
| Плита нержавеющей стали | ○ | Клапан расширения | ○ | ||
| Вентилятор | Мотор WEIGUANG | ● | Нагреваемый провод водосточной трубы | ○ | |
| Мотор EBM | ○ | Пояс топления трубопровода ветра | × | ||
| Мотор ведра ветра | × | ||||
| Ребро | Алюминиевые ребра | ○ | |||
| Гидрофильные алюминиевые ребра | ● | ||||
●: Стандарт; ○: Варианты; ×: Не выберите.
3. Технические технические спецификации:
3,1 ребро размечая 4.0mm
| Модель |
Capacity/R404A (KW) |
Поверхность | Том трубки | Воздушный поток | Airthrow | Труба соединения | Вес | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
m2 | dm3 | m3 /h | m | Вход | Выход | Сток | kg | |
| ED451/DL-ET | 6,3 | 9,3 | 35,0 | 4,8 | 4500 | 2×6 | φ12 | φ22 | 2×G1» | 73 |
| ED452/DL-ET | 12,6 | 18,5 | 70,0 | 8,8 | 9000 | 2×8 | φ16 | φ22 | 2×G1» | 114 |
| ED453/DL-ET | 18,9 | 27,8 | 105,0 | 12,9 | 13500 | 2×10 | φ16 | φ28 | 2×G1.5» | 155 |
| ED454/DL-ET | 25,2 | 37,0 | 140,0 | 17,0 | 18000 | 2×12 | φ16 | φ35 | 2×G1.5» | 196 |
| ED501/DL-ET | 8,9 | 13,0 | 52,5 | 6,8 | 6000 | 2×7 | φ12 | φ22 | 2×G1» | 89 |
| ED502/DL-ET | 17,8 | 26,1 | 105,0 | 12,9 | 12000 | 2×9 | φ16 | φ28 | 2×G1.5» | 145 |
| ED503/DL-ET | 26,8 | 39,4 | 157,5 | 19,0 | 18000 | 2×11 | φ22 | φ42 | 2×G1.5» | 201 |
| ED504/DL-ET | 35,7 | 52,5 | 210,0 | 25,0 | 24000 | 2×13 | φ22 | φ42 | 2×G1.5» | 257 |
3,2 ребро размечая 6.0mm
| Модель |
Capacity/R404A (KW) |
Поверхность | Том трубки | Воздушный поток | Airthrow | Труба соединения | Вес | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | dm3 | m3 /h | m | Вход | Выход | Сток | kg | |
| ED451/DD-ET | 4,9 | 3,9 | 23,7 | 4,8 | 5000 | 2×6 | φ12 | φ22 | 2×G1» | 71 |
| ED452/DD-ET | 9,7 | 7,7 | 47,5 | 8,8 | 10000 | 2×8 | φ16 | φ22 | 2×G1» | 110 |
| ED453/DD-ET | 14,6 | 11,6 | 71,2 | 12,9 | 15000 | 2×10 | φ16 | φ28 | 2×G1.5» | 149 |
| ED454/DD-ET | 19,5 | 15,6 | 94,9 | 17,0 | 20000 | 2×12 | φ16 | φ35 | 2×G1.5» | 188 |
| ED501/DD-ET | 6,8 | 5,4 | 35,6 | 6,8 | 6300 | 2×7 | φ12 | φ22 | 2×G1» | 86 |
| ED502/DD-ET | 13,5 | 10,8 | 71,2 | 12,9 | 12600 | 2×9 | φ16 | φ28 | 2×G1.5» | 139 |
| ED503/DD-ET | 20,3 | 16,2 | 106,8 | 19,0 | 18900 | 2×11 | φ22 | φ42 | 2×G1.5» | 192 |
| ED504/DD-ET | 27,0 | 21,6 | 142,4 | 25,0 | 25200 | 2×13 | φ22 | φ42 | 2×G1.5» | 246 |
3,3 ребро размечая 9.0mm
| Модель |
Capacity/R404A (KW) |
Поверхность | Том трубки | Воздушный поток | Airthrow | Труба соединения | Вес | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
m2 | dm3 | m3 /h | m | Вход | Выход | Сток | kg | |
| ED451/DJ-ET | 3,8 | 3,0 | 16,2 | 4,8 | 5400 | 2×7 | φ12 | φ22 | 2×G1» | 71 |
| ED452/DJ-ET | 7,6 | 6,1 | 32,5 | 8,8 | 10800 | 2×9 | φ16 | φ22 | 2×G1» | 109 |
| ED453/DJ-ET | 11,4 | 9,1 | 48,7 | 12,9 | 16200 | 2×11 | φ16 | φ28 | 2×G1.5» | 148 |
| ED454/DJ-ET | 15,2 | 12,2 | 65,0 | 17,0 | 21600 | 2×13 | φ16 | φ35 | 2×G1.5» | 186 |
| ED501/DJ-ET | 5,7 | 4,6 | 24,6 | 6,8 | 6900 | 2×8 | φ12 | φ22 | 2×G1» | 85 |
| ED502/DJ-ET | 11,2 | 9,0 | 48,7 | 12,9 | 13800 | 2×10 | φ16 | φ28 | 2×G1.5» | 138 |
| ED503/DJ-ET | 16,8 | 13,4 | 73,1 | 19,0 | 20700 | 2×12 | φ22 | φ42 | 2×G1.5» | 190 |
| ED504/DJ-ET | 22,4 | 17,9 | 97,5 | 25,0 | 27600 | 2×14 | φ22 | φ42 | 2×G1.5» | 243 |
1. В таблице, Tc холодная комнатная температура, ΔΤ разница между temp холодной комнаты. и temp испарения.
2. Airthrow воздух 0.5m/s приехало расстояние на температуру окружающей среды.
3. Для охлаждая емкости других условий труда, пожалуйста см. коэффициент коррекции.
4. Электрическая таблица параметра:
| Модель | Вентиляторный двигатель | Электрический размораживать | |||||
| Напряжение тока (v) | Сила (w) | Настоящий (a) | Скорость (r/min) | Катушка (KW) | Поднос (KW) | Итог (KW) | |
| ED451* | 380-3 | 370 | 0,75 | 1380 | 4×0.6 | 2×0.6 | 3,6 |
| ED452* | 380-3 | 740 | 1,5 | 1380 | 4×1.1 | 2×1.1 | 6,6 |
| ED453* | 380-3 | 1110 | 2,25 | 1380 | 4×1.6 | 2×1.6 | 9,6 |
| ED454* | 380-3 | 1480 | 3,0 | 1380 | 4×2.0 | 2×2.0 | 12,0 |
| ED501* | 380-3 | 500 | 0,95 | 1380 | 4×0.8 | 2×0.8 | 4,8 |
| ED502* | 380-3 | 1000 | 1,9 | 1380 | 4×1.6 | 2×1.6 | 9,6 |
| ED503* | 380-3 | 1500 | 2,85 | 1380 | 4×2.3 | 2×2.3 | 13,8 |
| ED504* | 380-3 | 2000 | 3,8 | 1380 | 4×3.0 | 2×3.0 | 18,0 |
5.How для того чтобы выбрать правильное evaparator:
Вообще, выберите емкость *1.15 комнаты capacity=cold испарителя охлаждая
1.When холодная комнатная температура около 0℃, выбирает 4.5mm как космос ребра.
Испаритель choose=1.0*Q0
2.When холодная комнатная температура около -18℃, выбирает 6mm как космос ребра.
Evaparator choose=1.1*Q0
3.When холодная комнатная температура около -25℃, выбирает 9mm как космос ребра.
Evaparator choose=1.27*Q0
Примечания: Вода размораживает и горячий газ размораживает тип также опционный.
Подгонянная спецификация выходит мне сообщение для деталей.
6.Want для того чтобы знать другие родственные продукты? - нажмите на изображение для детальной спецификации
7.How для того чтобы уверить качество? Любая процедура?
Наш отдел QC убеждается каждого шага
8.Do вы фабрика?
Мы фабрика установленная в 1995 и через 28years превратились, приветствованный всеми нашими клиентами. Из-за полностью вашей поддержки теперь мы большая семья больше чем 300 человек, покрыли 50000 квадратных метров, и ваш поддерживать очень важен продолжать нашу мечту еды свежей и здоровой еды.
9.Do вы присутствуете на выставке?
Каждый год мы будем присутствовать на отечественное национальном и чужая выставка, также мы поддержим наш агент для того чтобы присутствовать на выставке, приветствуем для того чтобы присоединиться к нам.
10.Why выбирают нас
Профессиональный: 28 лет фокусируют оборудования одной вещ-рефрижерации
Материальный мы используем достаточное
Сертификат: CE, ISO, и cetiifcate произведения особенного оборудования давления
ссылка 11.Projects?
12.FAQ
1, q: Где ваш адрес фабрики?
: Мы фабрика и размещенный в оборудовании рефрижерации производящ провинция низкопробный Shengzhou, Чжэцзян.
2, q: Что ваш пакет?
: Наш пакет исполнить к таможне требует для включения первоначальной древесины.
3, q: Что ваше MOQ?
: Обычные продукты могут приказать от 1 набора.
4, q: Можете вы предложить образец?
: Да, мы можем предложить цену и доставку sample.and на вашей обязанности.
5, q: Я не могу найти продукты на вашем списке?
: Пожалуйста свяжитесь я сразу.
6, q: Как могу я подтвердить вашу фабрику?
: Мы имеем документ подтверженный третьей стороной отчета о Veritas конторы, вы можете загрузить в странице компании или выйти мне сообщение для того чтобы получить.
