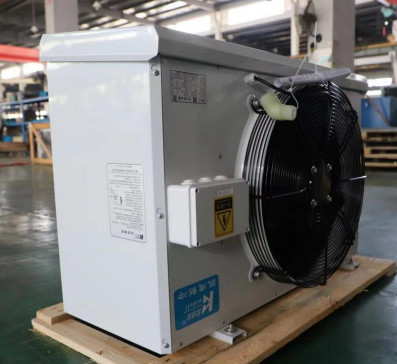

Высокоэффективный воздухоохладитель с испарителем серии G. Новый энергосберегающий дизайн для холодильников и коммерческих холодильных систем

G Series High-Efficiency Evaporator Air Cooler | New Energy-Saving Design for Cold Room & Commercial Refrigeration Systems
G Series High-Efficiency Evaporator Air Cooler | New Energy-Saving Design for Cold Room & Commercial Refrigeration Systems
G Series High-Efficiency Evaporator Air Cooler | New Energy-Saving Design for Cold Room & Commercial Refrigeration Systems G Series High-Efficiency Evaporator Air Cooler | New Energy-Saving Design for Cold Room & Commercial Refrigeration Systems G Series High-Efficiency Evaporator Air Cooler | New Energy-Saving Design for Cold Room & Commercial Refrigeration Systems G Series High-Efficiency Evaporator Air Cooler | New Energy-Saving Design for Cold Room & Commercial Refrigeration Systems
Основная информация
Место происхождения: Китай
Фирменное наименование: Kaideli
Сертификация: CE,ISO9001-2008
Номер модели: GUDL, GUDD, GUDJ
Количество мин заказа: 1
Цена: 1
Упаковывая детали: Деревянная упаковка коробки
Время доставки: 10-15 дней
Условия оплаты: TT, LC, западное соединение
Поставка способности: 1
Лучшая цена Контакт
Применимые отрасли: Рестораны, торговцы Местонахождение выставочного зала: Вьетнам, Филиппины, Мексика, Таиланд, Казахстан, Нигерия, Узбекистан, Таджикистан
Видеосюжеты о выездном осмотре: Да, да. Отчет об испытаниях машины: Да, да.
Тип: Обогреватель Применение: Части холодильников
Гарантия: 1 Рефрижератор: R134a/404A、AR507A
Материал: Медь Мощность охлаждения: 0.94-21.5кВт
Высокое temperatre: 4.5 мм Средняя температура: 60,0 мм
Низкая температура: 9 мм Напряжение: 220/380
Бренд: Каидели испытание: 20,6 МПа
ФАН: аксиальный После гарантийного обслуживания: Поддержка онлайн
Местное место обслуживания: Никаких Вид сбыта: Новый продукт 2024
Послепродажное обслуживание: Поддержка онлайн Порт: Нинбо/Шанхай/Гуанчжоу
Условия: новые Цвет: Вариант (белый,зеленый,черный)
Выделить:

Высокоэффективный воздухоохладитель испарителя

,

Холодный комнатный испаритель

,

Коммерческие системы охлаждения

ИМЕВО:Г-серия высокоэффективный испаритель воздухоохладитель.



1Структурное проектирование
▸Коррозионностойкий корпус

  • Базовая модель: 1,2 мм SGCC сталь с криогенным порошковым покрытием (работает при -40 °C ~ 120 °C)

  • Варианты модернизации: 5052-H32 алюминиевый сплав / 304 нержавеющая сталь (доступная сертификация IP65)

  • 20,0 мм алюминиевая сплавная труба предотвращает утечку теплового расширения (ΔL/L0 ≤0,12%)

2. Двухслойное управление конденсатом
✓ Внешняя панель: панель с панцирем с 15° наклоном ребра (соответствует EN 16713).
✓ Внутренняя панель: бесшовная алюминиевая конструкция уменьшает обход воздуха (< 3%)
✓ Предотвращение замерзания: интегрированные кабели отопления (3,5 Вт/см2) с термодатчиками PT1000

3Улучшенная система теплообмена
• Конструкция катушки: Φ9.52мм микрорубчатые медные трубки (совместимые без HCFC)
• Конфигурация плавников: синусоидные алюминиевые плавники (FPI=16) с гидрофильным покрытием
• Образец воздушного потока: матрица труб, расположенных в Δ, улучшает NTU на 22% по сравнению с обычными конструкциями

4. Компоненты, ориентированные на производительность

  • Вентиляторы для двигателей ЕС: IP55, изоляция класса F (25,000h MTBF)
    ▶ Диапазон скоростей: 800-1800 оборотов в минуту (под управлением PWM)
    ▶ Окружающая температура: -40°C~60°C

  • Система размораживания: 316L нержавеющие нагревательные элементы с управлением PID
    ▶ Нагрузка на поверхность: ≤1,8 Вт/см2 (соответствует UL 1995)
    ▶ Тепловое распределение в четырех зонах (σ≤0,85)

5. Сертификаты инженеров
✓ Давление, испытанное при 25 барах (362,5 psi) по ASME BPVC раздел VIII
✓ Совместимость с хладагентами: R404A/R507A/R134a/R22 (соответствует требованиям ASHRAE 34)
✓ Возможности расстояния между плавниками: 4,5/6,0/9,0 мм (сертификат EN 327/328)

6. Настройка и контроль качества
Электрическое корпус: NEMA 4X с терминалами Феникса
Проверка производительности: испытание на 100% гелия + 24-часовое моделирование нагрузки
ООО услуги: доступны конструкции воздушного потока, оптимизированные для CFD

Подчеркиваются технические преимущества
①35% экономии энергии- Оптимизированная воздушная сторона ΔT благодаря усиленной турбулентности
②Нулевое накопление льда- Интеллектуальный цикл размораживания (патент: CN202310XXXXXX)
③20-летний срок службы- Испытание с применением соляного распыления > 1000 ч (стандарт ISO 9227 NSS)



2.Список технических параметров
Технические параметры эффективного воздухоохладителя электрического потолка отмораживания Расстояние между ними: 4,5 мм

Модель Мощность охлаждения в кВт Объем труб Параметры вентилятора Отмораживание (электрическое отопление)
SC1 SC2 dm3 风叶数量X прямой
Номер X диаметра вентиляторов		 功率W
Мощность W		 风量m3/h
Объем воздуха m3/h		 射程m
Диапазон m		 盘管kW*支
Катушка в кВт * шт.		 水盘kW*支
Водяной поднос в кВт * шт.
GUDL501C 6.7 4.6 3.2 1х500 1X414 5000 12 0.28*6 0.28*2
GUDL501D 8.1 5.6 4.3 1х500 1х460 4900 12 0.30*6 0.30*2
GUDL501E 9.8 6.7 5.4 1х500 1х460 4500 12 0.30*8 0.30*2
GUDL601E 16.6 11.4 9.2 1X ¢ 600 1X780 7500 15 0.40*8 0.4*2
GUDL502D 22.2 15.3 11.8 2х500 2X460 11500 13 0.72*6 0.72*2
GUDL602D 28.9 19.9 14.7 2X ¢600 2X780 16500 16 0.72*10 0.72*2
GUDL602E 33.8 23.3 18.4 2X ¢600 2X780 15200 16 0.72*10 0.72*2
GUDL602F 37.8 26.1 22.1 2X ¢600 2X780 14500 16 0.72*10 0.72*2
GUDL632D 40.7 28.1 23.7 2X630 2х800 19000 19 0.95*10 0.95*2
GUDL632E 44.1 30.4 26.9 2X630 2х800 18000 19 0.87*12 0.87*4
GUDL603F 54.5 37.6 32.3 3X ¢600 3X780 20500 17 1.03*12 1.03*4
GUDL633F 66.8 46.1 38.8 3X630 3х800 25500 20 1.03*14 1.03*4


Технические параметры эффективного воздухоохладителя электрического потолка для размораживания

Модель   Мощность охлаждения в кВт Объем труб Параметры вентилятора Отмораживание (электрическое отопление)
SC1 SC2 SC3 dm3 Номер X диаметра вентиляторов Мощность W Объем воздуха m3/h Диапазон m Катушка в кВт * шт. Водяной поднос в кВт * шт.
GUDD501C 5.6 4.0 3.2 3.2 1х500 1X414 5200 12 0.28*8 0.28*2
GUDD501D 7.1 5.1 4.0 4.3 1х500 1х460 5100 12 0.30*8 0.30*2
GUDD501E 8.2 5.9 4.6 5.4 1х500 1х460 4800 12 0.30*10 0.30*2
GUDD601E 14.4 10.3 8.1 9.2 1X ¢ 600 1X780 8200 15 0.40*10 0.4*2
GUDD502D 18.3 13.1 10.3 11.8 2х500 2X460 12000 13 0.72*8 0.72*2
GUDD602D 24.1 17.2 13.6 14.7 2X ¢600 2X780 17000 16 0.72*12 0.72*2
GUDD602E 29.1 20.8 16.4 18.4 2X ¢600 2X780 16400 16 0.72*12 0.72*2
GUDD602F 32.1 22.9 18.1 22.1 2X ¢600 2X780 15500 16 0.72*12 0.72*2
GUDD632D 33.7 24.1 19.0 23.7 2X630 2х800 20000 19 0.95*12 0.95*2
GUDD632E 37.2 26.6 21.0 26.9 2X630 2х800 19000 19 0.87*12 0.87*4
GUDD603F 46.8 33.4 26.4 32.3 3X ¢600 3X780 22000 17 1.03*12 1.03*4
GUDD633F 56.7 40.5 32.0 38.8 3X630 3х800 26500 20 1.03*14 1.03*4



Технические параметры эффективного воздухоохладителя электрического потолка отмораживания Расстояние: 9,0 мм

Модель Мощность охлаждения в кВт Мощность труб Параметры вентилятора Отмораживание (электрическое отопление)
SC3 SC4 SC5 dm3 Номер X диаметра вентиляторов Мощность W Объем воздуха m3/h Диапазон m Катушка в кВт * шт. Водяной поднос в кВт * шт.
GUDJ501C 2.5 2.0 1.9 3.2 1х500 1X414 5300 12 0.28*8 0.28*2
GUDJ501D 3.3 2.6 2.5 4.3 1х500 1х460 5500 12 0.30*8 0.30*2
GUDJ501E 3.7 3.0 2.9 5.4 1х500 1х460 5100 12 0.30*10 0.30*2
GUDJ601E 6.5 5.2 5.0 9.2 1X ¢ 600 1X780 8300 15 0.40*10 0.4*2
GUDJ502D 8.3 6.6 6.3 11.8 2х500 2X460 12500 13 0.72*8 0.72*2
GUDJ602D 10.8 8.5 7.8 14.7 2X ¢600 2X780 17500 16 0.72*12 0.72*2
GUDJ602E 13.3 10.6 10.2 18.4 2X ¢600 2X780 17000 16 0.72*12 0.72*2
GUDJ602F 14.5 11.6 11.1 22.1 2X ¢600 2X780 16000 16 0.72*12 0.72*2
GUDJ632D 15.8 12.6 12.1 23.7 2X630 2х800 21000 19 0.95*12 0.95*2
GUDJ632E 17.7 14.1 13.5 26.9 2X630 2х800 20500 19 0.87*12 0.87*4
GUDJ603F 21.4 17.1 16.4 32.3 3X ¢600 3X780 23000 17 1.03*12 1.03*4
GUDJ633F 25.4 20.3 19.5 38.8 3X630 3х800 27000 20 1.03*14 1.03*4


Общие размеры и размер установки эффективного воздухоохладителя электрического потолка отмораживания Расстояние между ними: 4,5 мм

Модель Спецификация интерфейса (мм) Общие размеры B*T*H Размеры установки веса Иконка контура
Впускная труба/возвратная труба Дренаж (дюйма) L * W * H (мм): 610* 1,250*1,040 Л Е1 Е2 Е3 F в кг
GUDL501C ¥12/ ¥22 G3/4 952*400*674 340 640 / / 126 36 А.
GUDL501D ¥12/ ¥22 G3/4 952*400*674 340 640 / / 126 38 А.
GUDL501E ¥12/ ¥22 G1 952*490*674 430 640 / / 126 44 А.
GUDL601E ¥16/ ¥28 G1 1172*490*831 430 860 / / 126 56 А.
GUDL502D ¥16/ ¥35 G1 1992*400*680 340 840 840 / 126 80 В.
GUDL602D ¥22/¥42 G1-1/2 1992*400*831 340 840 840 / 126 95 В.
GUDL602E ¥22/¥42 G1-1/2 1992*490*831 430 840 840 / 126 115 В.
GUDL602F ¥22/¥42 G1-1/2 1992*490*831 430 840 840 / 126 125 В.
GUDL632D ¥22/¥42 G1-1/2 2552*400*984 340 1120 1120 / 126 144 В.
GUDL632E ¥22/¥42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 В.
GUDL603F 25/50 G1-1/2 2751*490*831 430 813 813 813 126 166 В
GUDL633F 25/50 G2 2751*490*984 430 813 813 813 126 196 В



Общие размеры и размер установки эффективного воздухоохладителя электрического потолка отмораживания Расстояние: 6,0 мм

Модель Спецификация интерфейса (мм) Общие размеры B*T*H Размеры установки веса Иконка контура
Впускная труба/возвратная труба Дренаж (дюйма) L * W * H (мм): 610* 1,250*1,040 Л Е1 Е2 Е3 F в кг
GUDD501C ¥12/ ¥22 G3/4 952*400*674 340 640 / / 126 35 А.
GUDD501D ¥12/ ¥22 G3/4 952*400*674 340 640 / / 126 37 А.
GUDD501E ¥12/ ¥22 G1 952*490*674 430 640 / / 126 43 А.
GUDD601E ¥16/ ¥28 G1 1172*490*831 430 860 / / 126 57 А.
GUDD502D ¥16/ ¥35 G1 1992*400*680 340 840 840 / 126 78 В.
GUDD602D ¥22/¥42 G1-1/2 1992*400*831 340 840 840 / 126 93 В.
GUDD602E ¥22/¥42 G1-1/2 1992*490*831 430 840 840 / 126 112 В.
GUDD602F ¥22/¥42 G1-1/2 1992*490*831 430 840 840 / 126 122 В.
GUDD632D ¥22/¥42 G1-1/2 2552*400*984 340 1120 1120 / 126 140 В.
GUDD632E ¥22/¥42 G1-1/2 2352*490*984 430 1020 1020 / 126 154 В.
GUDD603F 25/50 G1-1/2 2751*490*831 430 813 813 813 126 162 В
GUDD633F 25/50 G2 2751*490*984 430 813 813 813 126 192 В


Общие размеры и размер установки эффективного воздухоохладителя электрического потолка отмораживания Расстояние между ними: 9,0 мм

Модель Спецификация интерфейса (мм) Общие размеры B*T*H Размеры установки веса Иконка контура
Впускная труба/возвратная труба Дренаж (дюйма) L * W * H (мм): 610* 1,250*1,040 Л Е1 Е2 Е3 F в кг
GUDJ501C ¥12/ ¥22 G3/4 952*400*674 340 640 / / 126 34 А.
GUDJ501D ¥12/ ¥22 G3/4 952*400*674 340 640 / / 126 36 А.
GUDJ501E ¥12/ ¥22 G1 952*490*674 430 640 / / 126 42 А.
GUDJ601E ¥16/ ¥28 G1 1172*490*831 430 860 / / 126 55 А.
GUDJ502D ¥16/ ¥35 G1 1992*400*680 340 840 840 / 126 76 В.
GUDJ602D ¥22/¥42 G1-1/2 1992*400*831 340 840 840 / 126 94 В.
GUDJ602E ¥22/¥42 G1-1/2 1992*490*831 430 840 840 / 126 114 В.
GUDJ602F ¥22/¥42 G1-1/2 1992*490*831 430 840 840 / 126 121 В.
GUDJ632D ¥22/¥42 G1-1/2 2552*400*984 340 1120 1120 / 126 139 В.
GUDJ632E ¥22/¥42 G1-1/2 2352*490*984 430 1020 1020 / 126 160 В.
GUDJ603F 25/50 G1-1/2 2751*490*831 430 813 813 813 126 162 В
GUDJ633F 25/50 G2 2751*490*984 430 813 813 813 126 190 В



3.Продуктовый обзор

Высокоэффективный воздухоохладитель с испарителем серии G. Новый энергосберегающий дизайн для холодильников и коммерческих холодильных систем 0



Высокоэффективный воздухоохладитель с испарителем серии G. Новый энергосберегающий дизайн для холодильников и коммерческих холодильных систем 1

Высокоэффективный воздухоохладитель с испарителем серии G. Новый энергосберегающий дизайн для холодильников и коммерческих холодильных систем 2



Примечание 1: Критерии проектирования

Стандартные условия теплообмена Температура впускного воздуха Температура испарения Относительная влажность Коэффициент поглощения влаги Степень перегрева
SC1 10°C 0°C 85% 1.35 6.5K
SC2 0°C -8°C 85% 1.15 5.2K
SC3 -18°С -25°С 95% 1.05 4.6K
SC4 -25°С -31°C 95% 1.01 3.9K
SC5 -34°C -40°С 95% 1.01 3.9K



Примечание 2: Коэффициент преобразования хладагента

Рефрижератор Условия труда R22 R404A R507 R134a
Корекционный коэффициент SC1 0.95 1 1 0.93
Корекционный коэффициент SC2 0.95 1 1 0.91
Корекционный коэффициент SC3 0.95 1 1 0.85
